Как правильно выбрать бронированный кабель?

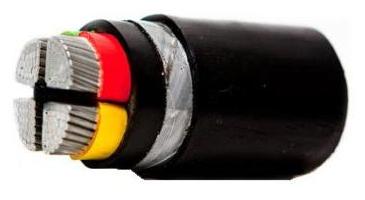

Бронированный кабель представляет собой силовой кабель с дополнительной защитой от механических воздействий. Такое исполнение позволяет прокладывать кабель в траншеях и в других местах, где имеется риск воздействия значительных механических воздействий, способных повредить кабель.

В сравнении с кабелями, покрытыми обычной наружной пластмассовой оболочкой,силовой бронированный кабель более надежен и долговечен. Защитный слой из стальных материалов противостоит грызунам и способен выдержать сильный удар лопатой или другим ручным инструментом, что иногда случается при проведении земляных работ в местах прохождения кабельных линий.

Сегодня можно купить бронированный кабель двух основных видов:

  • бронированный кабель с токопроводящими жилами из алюминия;
  • бронированный кабель с жилами из меди.

Броня силовых кабелей выполняется из оцинкованных стальных лент или проволок.

Все особенности исполнения кабелей отражаются в их маркировке.

Классификация, основные параметры и размеры

Кабели подразделяют по следующим признакам:
а) по материалу токопроводящих жил:

  • медные токопроводящие жилы (без обозначения);
  • алюминиевые токопроводящие жилы (А);

б) по виду материала изоляции токопроводящих жил:

  • изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В);
  • изоляция из сшитого полиэтилена (Пв);
  • изоляция из полимерных композиций, не содержащих галогенов (П);

в) по наличию и типу брони:

  • небронированные (Г);
  • бронированные:
    броня из стальных оцинкованных лент (Б);

г) по виду материаланаружной оболочки или защитного шланга:

  • из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности:
    наружная оболочка (В);
    защитный шланг (Шв), оболочка по броне;
  • из полиэтилена:
    защитный шланг (Шп);
    наружная оболочка (П);

д) по наличию металлического экрана:

  • без экрана (без обозначения);
  • с экраном (Э);

е) по исполнению в части показателей пожарной безопасности:

  • не распространяющие горение при одиночной прокладке (без обозначения);
  • не распространяющие горение при групповой прокладке (нг):
    по категории А — нг(А);
    по категории В — нг(В);
  • не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);
  • не распространяющие горение при групповой прокладке и не выделяющие коррозионно активных газообразных продуктов при горении и тлении (нг-HF);
  • огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS);
  • огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно активных газообразных продуктов при горении и тлении (нг-FRHF);

ж) по форме поперечного сечения кабеля:

  • круглые (без обозначения);
  • плоские (П);

и) по конструктивному исполнению токопроводящих жил:

  • однопроволочные (о);
  • многопроволочные (м);
  • круглые (к);
  • секторные или сегментные (с).

Технические характеристики бронированных кабелей

  • переменное напряжение: 0,66 и 1 кВ номинальной частотой 50 Гц.
  • температура нагрева жил: длительная – до +70°C; краткосрочная – до + 160°C;
  • диапазон эксплуатационных температур: +/-50°C;
  • максимальный изгиб многожильных кабелей при прокладке: 7,5 н. д..

Технические характеристики бронированных кабелей

  • высокая устойчивость к механическим нагрузкам;
  • срок службы – не менее 30 лет;
  • широкая сфера применения;
  • неприхотливость к условиям хранения;
  • простой монтаж.

Стоит отметить, что такие кабели имеют не только эксплуатационные, но и экономические преимущества. Это выгодная цена бронированного кабеля и отсутствие затрат на короба, лотки и другие элементы дополнительной защиты.

Области применения и особенности прокладки бронированного кабеля

Среди самых распространенных видов бронированных кабелей можно выделить кабели марки АВБбШв и ВБбШв. Как видно из маркировки они имеют идентичные защитные слои, но различаются материалом токопроводящих жил. Кабель АВБбШв имеет алюминиевые жилы, кабель ВБбШв – медные. Оба вида изделий имеют свои преимущества. Например, алюминиевые кабели более легкие . Если требуются мощные проводники электричества, стоит купить ВБбШв – при одинаковом сечении медные жилы обладают более высокой проводимостью, чем алюминиевые.

В целом все бронированные кабели имеют широкую сферу применения. Их используют для подключения электрического оборудования и в промышленном, и в жилом секторе.
Особенности монтажа кабелей зависят от места и условий их прокладки:

  • прокладка в земляных траншеях не имеет ограничений;
  • прокладка и эксплуатация в тоннелях возможна при температуре/влажности +35°C/98%;

При прокладке кабеля в земле траншеи оснащаются гравийно-песчаной подушкой, которая обеспечивает дополнительную защиту кабельной линии. Во избежание деформации брони установка и эксплуатация кабеля должны проводиться при минимальных растягивающих нагрузках. В зимний период укладку проводов без предварительного прогрева можно выполнять при температурах не ниже -15°C.
