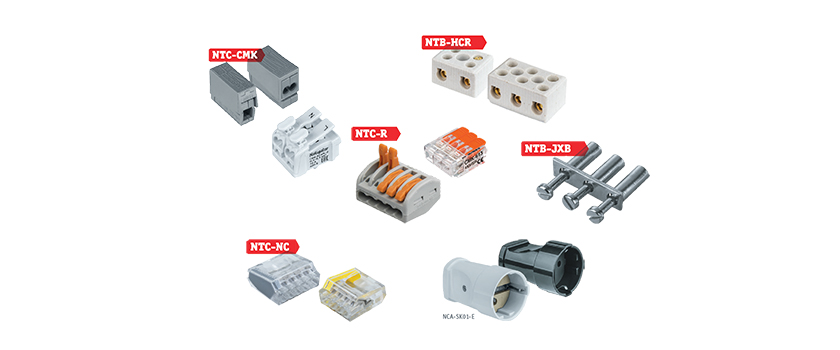

Анонс. Изделия для электромонтажа серий NCA, NTB, NTC

Клеммы монтажные с рычагом NTC-R1


Монтажные клеммы с рычагом Navigator серии NTC-R и NTC-R1 предназначены для многоразового соединения медных одножильных или многожильных проводников с наконечниками-гильзами втулочными Navigator серии NET в электрических цепях переменного тока. Клеммы удобны в использовании, обеспечивают надежное и быстрое подключение проводников.








  • Надежная изоляция защищает от случайного прикосновения к токоведущим частям проводников
  • Изоляция NTC-R - полиамид ПА66 самозатухающий; NTC-R1 - поликарбонат самозатухающий
  • Контакты - латунь
  • Зажимной механизм - пружинная сталь
  • Температура эксплуатации -30...+110 °C
  • В упаковке по 5 и 50 штук
Модель Кол-во подключаемых проводников Сечение одножильных подключаемых проводников,
мм² 		Сечение многожильных подключаемых проводников,
мм²
 Макс. рабочее напряжение,
В 		Максимальный ток,
А 		Артикул
NTC-R1-2-50 2 0,2-2,5 0,2-2,5 400 32 61682
NTC-R1-3-50 3 0,2-2,5 0,2-2,5 400 32 61683
NTC-R1-5-50 5 0,2-2,5 0,2-2,5 400 32 61684
NTC-R1-2-B5 2 0,2-2,5 0,2-2,5 400 32 61685
NTC-R1-3-B5 3 0,2-2,5 0,2-2,5 400 32 61686
NTC-R1-5-B5 5 0,2-2,5 0,2-2,5 400 32 61687


Колодки зажимные винтовые керамические NTB-HCR

Колодки зажимные винтовые керамические Navigator серии NTB-HCR предназначены для присоединения проводников,работающих в условиях высоких температур. керамический корпус не подвержен коррозии, обеспечивает высокую термостойкость и устойчивость соединения к различным химическим воздействиям.




  • Термостойкость 500 °C
  • Изоляция выполнена из керамики
  • Контакты из латуни
  • Винты из оцинкованной стали
  • Температура эксплуатации -40...+350 °C
Модель Кол-во подключаемых проводников Допустимый длительный ток,
А 		Диапазон сечение подключаемых проводников,
мм²
 Рабочее напряжение Ue,
В 		Номинальное напряжение изоляции Ui,
В 		Артикул
NTB-HCR-2-24/WH 2 24 1,5-6 600 690 61706
NTB-HCR-2-35/WH 2 35 2,5-8 600 690 61707
NTB-HCR-2-41/WH 2 41 4-12 600 690 61708
NTB-HCR-3-24/WH 3 24 1,5-6 600 690 61710
NTB-HCR-3-35/WH 3 35 2,5-8 600 690 61711
NTB-HCR-3-41/WH 3 41 4-12 600 690 61712


Центральные перемычки для ЗНИ Navigator серии NTB-JXB



Центральные перемычки для ЗНИ Navigator серии NTB-JXB предназначены для соединения клеммных зажимов ЗНИ в единый блок, распределения и увеличение количества отводных линий.








  • Контактная пластина выполнена из латуни
  • Винты из оцинкованной стали
  • Рабочая температура -50...+100 °C
  • 10 штук в упаковке
Модель Номинальный ток,
А 		Кол-во соединительных винтов Рабочее напряжение Ue,
В 		Артикул
NTB-JXB-2.5-C2 24 2 690 61666
NTB-JXB-4-C2 35 2 690 61667
NTB-JXB-6-C2 50 2 690 61668
NTB-JXB-10-C2 70 2 690 61669
NTB-JXB-16-C2 90 2 690 61670
NTB-JXB-35-C2 125 2 690 61671
NTB-JXB-2.5-C3 24 3 690 61672
NTB-JXB-4-C3 35 3 690 61673
NTB-JXB-6-C3 50 3 690 61674
NTB-JXB-10-C3 70 3 690 61675
NTB-JXB-16-C3 90 3 690 61676
NTB-JXB-35-C3 125 3 690 61677


Клеммы монтажные без пасты NTC-NC

Монтажные клеммы без пасты Navigator серии NTC-NC предназначены для безопасного соединения одножильных и многожильных медных проводников с втулочными наконечниками-гильзами в электрических цепях переменного тока с частотой 50/60 Гц и напряжением до 450 В.



  • Надежная изоляция защищает от случайного прикосновения к токоведущим частям проводников
  • Изоляция - поликарбонат самозатухающий
  • Контакты - латунь
  • Зажимной механизм - пружинная сталь
  • Температура эксплуатации -30...+110 °C
  • В упаковке по 5 и 50 штук
Модель Кол-во подключаемых проводников Сечение одножильных подключаемых проводников,
мм²
 Сечение многожильных подключаемых проводников,
мм²
 Макс. рабочее напряжение,
В 		Максимальный ток,
А 		Цвет корпуса Артикул
NTC-NC-2-50 2 0,75-2,5 1,5-2,5 450 24 красный 61678
NTC-NC-3-50 3 0,75-2,5 1,5-2,5 450 24 оранжевый 61679
NTC-NC-4-50 4 0,75-2,5 1,5-2,5 450 24 желтый 61680
NTC-NC-5-50 5 0,75-2,5 1,5-2,5 450 24 серый 61681


Клеммы пружинные монтажные NTC-CMK




Монтажные пружинные клеммы Navigator типа CMK серии NTC предназначены для присоединения и ответвления проводников при подключении осветительного оборудования.










  • Компактное и быстрое соединение осветительного оборудования без использования инструментов
  • Надежная изоляция защищает от случайного прикосновения к токоведущим частям проводников
  • Клеммы соответствуют требованиям ГОСТ 31195.1, ГОСТ Р 31195.2.1
  • Изоляция выполнена из самозатухающего полиамида ПА66
  • Контакты из латуни с содержанием меди не менее 62 %
  • Прижимной механизм выполнен из пружинной оцинкованной стали
Модель Кол-во подключаемых проводников Кол-во полюсов Номинальный ток,
А 		Макс. рабочее напряжение Ue,
В 		Ном. напряжение изоляции Ui,
В 		Артикул
NTC-CMK-101-2-50 2 - 24 400 450 61688
NTC-CMK-112-3-50 3 - 24 400 450 61689
NTC-CMK-923PL-2-50 - 2 16 400 450 61690
NTC-CMK-923PL-3-50 - 3 16 400 450 61691
NTC-CMK-923PLG-3-50 - 3 16 400 450 61692


Пластиковые розетки NCA

Электрические вилки серии NCA-PL, кабельные розетки NCA-SK и колодки NCA-BL01 предназначены для подключения электроприборов к однофазной электросети напряжением до 250 В/50 Гц, а также для изготовления и ремонта сетевых удлинителей. Разборный корпус обеспечивает легкость монтажа. Огнестойкие материалы гарантируют безопасную эксплуатацию изделий.



  • Ударопрочный негорючий разборный корпус
  • Токовудущие элементы установлены в негорючем пластике
  • Контактные части выполнены из латуни
  • Вилки и розетки оснащены крепежными планками для фиксации провода
Модель Тип изделия Номинальный ток,
А 		Сечение подключаемых проводников,
мм²
 Заземление Материал корпуса Цвет Артикул
NCA-SK01-16A-E-BL розетка прямая 16 0,5-2,5 да АБС-пластик черный 61715
NCA-SK01-10A-X-WH розетка прямая 10 0,5-2,5 нет АБС-пластик белый 61716
NCA-SK01-10A-X-BL розетка прямая 10 0,5-2,5 нет АБС-пластик черный 61717
